Vejledning til smedning af kulstof, legeret, rustfrit og nikkellegeret stål

Kulstofstål smedning tilbyder det bedste forhold mellem omkostninger og styrke til generelle strukturelle applikationer; smedning af legeret stål giver forbedrede mekaniske egenskaber til krævende belastnings- og temperaturforhold; rustfrit stål smedning leverer korrosionsbestandighed til kemiske og fødevareforarbejdningsmiljøer; og nikkel-baseret smedning af legeret stål er det eneste praktiske valg til ekstreme temperaturer og høj-korrosion over 650°C. Disse fire smedningsmaterialekategorier er ikke indbyrdes udskiftelige – hver adresserer et specifikt sæt servicebetingelser, og valg af den forkerte kategori resulterer i enten dyre overspecifikationer eller for tidlig komponentfejl. Selve smedningsprocessen – som forfiner kornstrukturen, eliminerer intern porøsitet og justerer fiberflowet med komponentens spændingsbaner – forstærker de iboende fordele ved hver legeringsklasse ud over, hvad støbning eller bearbejdning fra stangmateriale kan opnå.

Hvorfor smedningsprocessen er vigtig på tværs af alle legeringsklasser

Før man undersøger hver materialekategori, er det vigtigt at forstå, hvad smedningsprocessen bidrager til komponentens ydeevne uanset legeringstype. Smedning bearbejder metal over dets omkrystallisationstemperatur (varmsmedning) eller under det (kold og varm smedning), idet der påføres trykkraft gennem matricer for at deformere barren til den ønskede form. Denne mekaniske bearbejdning frembringer tre strukturelle fordele, der direkte oversættes til komponentydelse:

• Kornforfining: Mekanisk deformation bryder den grove dendritiske kornstruktur af det støbte emne op og giver en finere, mere ensartet kornstørrelse. Finere kornstruktur forbedrer trækstyrke, udmattelsesbestandighed og slagstyrke på tværs af alle legeringstyper.
• Eliminering af porøsitet og segregation: Komprimerende smedningskræfter kollapser indre hulrum, gasporer og dendritiske adskillelseszoner, der er til stede i startbarren eller barren, hvilket producerer en fuldstændig tæt, homogen mikrostruktur. Støbte komponenter af tilsvarende størrelse bevarer disse defekter, medmindre de udsættes for varm isostatisk presning (HIP).
• Justeret kornflow (fiberflow): Kontrolleret matricedesign styrer materialestrømmen, så kornstrømningslinjerne følger konturen af den færdige komponent i stedet for at blive skåret ved bearbejdning. En smedet plejlstang har for eksempel en kontinuerlig kornstrøm gennem stanglegemet og rundt om boringsradius - hvilket væsentligt forbedrer udmattelseslevetiden ved spændingskoncentrationspunkter sammenlignet med et bearbejdet-fra-stang-alternativ.

Den praktiske konsekvens af disse fordele er målbar: smedegods udviser typisk 20-30 % højere trækstyrke, 15-25 % højere flydespænding og væsentligt bedre trætheds- og slagfasthed end støbte komponenter af samme legeringssammensætning og nominelle geometri. Denne strukturelle overlegenhed er konsistent på tværs af kulstofstål, legeret stål, rustfrit stål og nikkel-baserede legeringssmedninger - hvilket gør smedning til den foretrukne fremstillingsproces, hvor komponenternes pålidelighed under cyklisk eller stødbelastning er kritisk.

Kulstofstål smedegods : Den industrielle fremstillings arbejdshus

Kulstofstål smedegods fremstilles af stål indeholdende 0,10-0,60 % kulstof med mangan som det primære sekundære legeringselement og minimal bevidst tilsætning af andre grundstoffer. De repræsenterer det største volumensegment af den globale smedeindustri, der tegner sig for et skøn 60–65 % af alt stålsmedje efter vægt .

Karakterklassifikation og mekaniske egenskaber

Kulstofstål smedning klassificeres primært efter kulstofindhold, som bestemmer det opnåelige styrkeområde og varmebehandlingsrespons:

• Lavt kulstofindhold (0,10–0,25 % C, f.eks. AISI 1018, 1020): Trækstyrke 380–520 MPa, høj duktilitet (forlængelse 25–35%), fremragende svejsbarhed. Anvendes i automotive karosseridele, landbrugsudstyrsforbindelser og strukturelle flanger, hvor formbarhed betyder mere end ultimativ styrke.
• Medium kulstof (0,30–0,50 % C, f.eks. AISI 1040, 1045): Trækstyrke 600–800 MPa efter normalisering, op til 1.000 MPa efter slukning og temperament. Det mest udbredte sortiment til konstruktionssmedning, herunder krumtapaksler, plejlstænger, gear og akselaksler.
• Højt kulstofindhold (0,55–0,70 % C, f.eks. AISI 1060, 1070): Trækstyrke 800–1.000 MPa, højere hårdhed, reduceret svejsbarhed. Anvendes i skinnekomponenter, fjedre og slidstærkt smedegods, hvor overfladehårdhed er det primære krav.

Smedning af kulstofstål

Smedetemperaturområdet for kulstofstål er 1.100–1.250°C til varmsmedning. Medium og høj kulstofkvalitet normaliseres typisk (luftkølet fra ca. 870°C) eller bratkøles og hærdes efter smedning for at opnå specificerede mekaniske egenskaber. Tempereringstemperaturen justeres for at balancere styrke mod sejhed - højere tempereringstemperaturer giver lavere styrke, men bedre slagfasthed, en afvejning, der varierer alt efter anvendelseskrav.

Anvendelser og begrænsninger

Kulstofstål smedning er standardvalget for:

• Automotive drivlinjekomponenter (krumtapaksler, plejlstænger, knastaksler, differentiale gear)
• Bygge- og mineudstyr (gravemaskinetænder, bor, hammerhoveder)
• Trykbeholderflanger og rørfittings (ASTM A105 til omgivende temperatur kulstofstålflanger)
• Jernbanekomponenter (hjulnav, aksler, koblinger)

De primære begrænsninger ved smedning af kulstofstål er dårlig korrosionsbestandighed (kræver beskyttende belægninger i de fleste udendørs applikationer), begrænset styrke ved høje temperaturer (generelt uegnet ovenfor 400°C for vedvarende belastning) og begrænset hærdbarhed i store sektionsstørrelser, hvor legeret stål bliver nødvendigt for at opnå gennemhærdning.

Smedning af legeret stål : Enhanced Performance Through Compositional Engineering

Legeret stålsmedning fremstilles af stål, der indeholder bevidst tilsætning af et eller flere legeringselementer - krom, molybdæn, nikkel, vanadium, mangan eller kombinationer - på niveauer, der giver målbare forbedringer i mekaniske egenskaber, hærdelighed eller ydeevne ved forhøjede temperaturer, ud over hvad kulstof alene kan opnå.

Nøglelegeringselementer og deres bidrag

• Chrom (Cr, 0,5-2,0%): Forbedrer hærdbarhed, slidstyrke og oxidationsbestandighed ved høje temperaturer. Findes i de fleste mellemlegerede og højstyrke legerede stål.
• Molybdæn (Mo, 0,15-0,5%): Øger hærdeevnen markant i tykke sektioner, forbedrer krybemodstanden ved høje temperaturer (op til 550°C) og reducerer modtageligheden for temperamentskørhed. Anvendes ofte i kombination med krom (Cr-Mo stål som AISI 4130, 4140, 4142).
• Nikkel (Ni, 1,5-4,0%): Forbedrer sejhed og slagfasthed, især ved minusgrader. Anvendes i lavtemperatur-trykbeholdersmedninger (3,5 % Ni-stål til service til -100°C) og i Ni-Cr-Mo konstruktionsstål.
• Vanadium (V, 0,05-0,15%): Danner fine karbidudfældninger, der modstår kornvækst under smedning og giver udfældningshærdning efter varmebehandling. Anvendes i værktøjsstål og højstyrke lavlegeret (HSLA) smedning.
• Mangan (Mn, 1,0-1,8%): Forbedrer hærdbarhed og styrke, samtidig med at svejsbarheden bevares. Det primære legeringselement i HSLA-kvaliteter, der anvendes til struktursmedning.

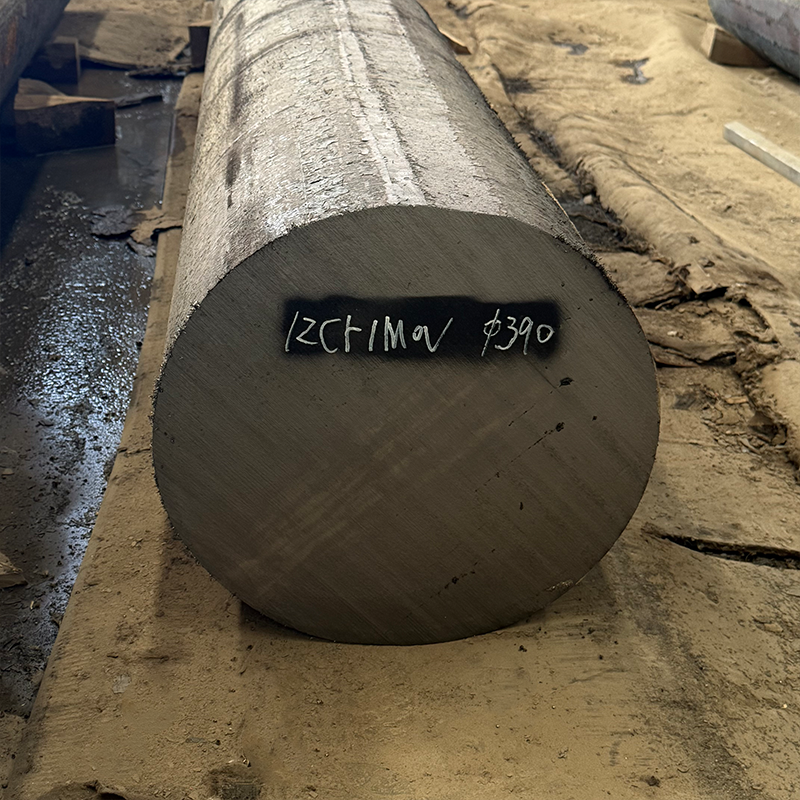

Almindelige smedningskvaliteter i legeret stål og deres egenskaber

Sektionsstørrelse og fordele ved hærdning

En af de mest praktisk vigtige fordele ved smedning af legeret stål frem for kulstofstål er gennemhærdning i store sektionsstørrelser . Et medium kulstofstål (AISI 1045) bratkølet fra 850°C opnår kun fuld martensit til en dybde på ca. 10–15 mm fra overfladen i en stang med en diameter på 100 mm – kernen forbliver blødere perlit/bainit. AISI 4140 (Cr-Mo) opnår fuld martensit gennem en 50-75 mm diameter afsnit; AISI 4340 (Ni-Cr-Mo) udvider dette til 100–150 mm . Dette er afgørende for store smedede aksler, matricer og strukturelle komponenter, hvor der kræves ensartede mekaniske egenskaber gennem det fulde tværsnit.

Smedegods i rustfrit stål : Korrosionsbestandighed møder strukturel ydeevne

Rustfrit smedegods indeholder minimum af 10,5% krom , som danner en passiv kromoxidfilm på overfladen, der modstår oxidation og korrosivt angreb. Kombinationen af ​​korrosionsbestandighed med den mekaniske egenskab og de strukturelle fordele ved smedningsprocessen gør smedning af rustfrit stål til standardvalget til kemisk forarbejdning, fødevarer og drikkevarer, marine og nukleare applikationer, hvor materialets levetid i aggressive miljøer er det styrende designkriterium.

Familier af rustfrit stål, der bruges i smedegods

Fire mikrostrukturfamilier af rustfrit stål anvendes i smedegods, hver med en særskilt egenskabsprofil:

• Austenitisk rustfrit stål (f.eks. AISI 304, 316, 316L): Den mest udbredte smedede rustfri familie. Ikke-magnetisk, fremragende korrosionsbestandighed, god sejhed ved lav temperatur og god svejsbarhed. Kan ikke hærdes ved varmebehandling - styrkes ved koldbearbejdning eller ved opløsningsudglødning for at opnå maksimal korrosionsbestandighed. Trækstyrke typisk 515-690 MPa i udglødet tilstand. ASTM A182 F316/F316L er standardspecifikationen for rustfri stålflanger og fittings i kemisk behandling og offshore-applikationer.
• Martensitisk rustfrit stål (f.eks. AISI 410, 420, 17-4PH): Højere styrke end austenitiske kvaliteter - op til 1.310 MPa trækstyrke (17-4PH H900 tilstand) - med moderat korrosionsbestandighed. Varmebehandles ved bratkøling. Anvendes i pumpeaksler, ventilstammer, turbineblade og kirurgiske instrumenter, hvor både hårdhed og korrosionsbestandighed er påkrævet.
• Ferritisk rustfrit stål (f.eks. AISI 430, 446): Lavere pris end austenitisk, god oxidationsmodstand ved høje temperaturer, men begrænset sejhed i tunge sektioner. Mindre almindeligt smedet på grund af begrænset formbarhed og modtagelighed for kornvækst under varmbearbejdning.
• Duplex rustfrit stål (f.eks. 2205, 2507, Super Duplex): En blandet austenit-ferrit mikrostruktur giver ca dobbelt flydespænding af standard austenitiske kvaliteter (typisk 450-550 MPa udbytte vs. 200-240 MPa for 316), mens sammenlignelig korrosionsbestandighed opretholdes. Duplex og super duplex smedegods specificeres i stigende grad til offshore olie- og gasventiler, pumpehuse og undersøiske komponenter, hvor både højtryksklassificeringer og modstand mod chloridspændingskorrosionsrevner er påkrævet.

Smedningsudfordringer, der er specifikke for rustfrit stål

Rustfrit stål har større smedningsvanskeligheder end kulstof- eller lavlegeret stål på grund af deres højere strømningsspænding ved smedningstemperatur og smallere smedningstemperaturvinduer. Austenitiske kvaliteter hærder hurtigt, hvilket kræver mere pressetonnage og mere mellemliggende udglødningsoperationer i flertrinssmedning. Duplex kvaliteter kræver omhyggelig temperaturkontrol mellem 1.050–1.200°C for at opretholde den korrekte austenit-ferrit-fasebalance - for lav temperatur producerer for høj ferrit, der nedbryder sejhed og korrosionsbestandighed. Disse faktorer bidrager til 2–4× højere pris af rustfrit smedegods i forhold til tilsvarende kulstofstålsmede.

Primære applikationssektorer

• Olie og gas: Ventiler, flanger, fittings (ASTM A182 F304/316/F51/F53), brøndhovedkomponenter og undersøiske manifolder
• Kemisk og petrokemisk forarbejdning: Pumpehjul, indre reaktorer, varmevekslerkanalhoveder og dyser, der håndterer ætsende medier
• Fødevarer og lægemidler: Ventilhuse, fittings og pumpehuse, der kræver FDA-kompatible overflader og CIP (clean-in-place) kompatibilitet
• Atomkraft: Primære kølevæskesystemkomponenter, indre reaktortrykbeholdere og instrumenteringsdyser, der kræver både korrosionsbestandighed og strålingsskørhedsbestandighed

Nikkelbaseret legeret stålsmedning: Ydelse under ekstreme forhold

Nikkel-baserede legeringssmedninger - ofte omtalt som "superlegeringssmedninger" - repræsenterer det mest teknisk avancerede og dyreste segment af smedeindustrien. Disse legeringer indeholder 50-75% nikkel som matrixelementet med tilsætninger af krom, kobolt, molybdæn, wolfram, aluminium, titanium og niobium, der tilsammen producerer et materiale, der er i stand til at bevare den strukturelle integritet ved temperaturer, hvor alle stållegeringer effektivt har mistet deres bæreevne.

Hvorfor Nikkel Matrix muliggør ydeevne ved ekstreme temperaturer

Nikkel FCC (ansigtscentreret kubisk) krystalstruktur er stabil fra kryogene temperaturer til nær smeltepunktet uden fasetransformation - i modsætning til jernbaserede legeringer, der gennemgår BCC-til-FCC-overgange. Denne strukturelle stabilitet gør det muligt for nikkellegeringer at opretholde nyttig krybemodstand ved temperaturer, der overstiger 70-75 % af deres absolutte smeltepunkt , et ydelsesforhold, der ikke kan matches af nogen stållegering.

Den primære forstærkningsmekanisme i smedede nikkel-superlegeringer er udfældningshærdning gennem dannelsen af ​​gamma-prime (γ')-udfældninger - ordnede Ni₃(Al,Ti) intermetalliske partikler, der dannes sammenhængende i nikkelmatrixen og modstår dislokationsbevægelser selv ved høje temperaturer. Legeringer med høje γ'-fraktioner (såsom Waspaloy, René 41 og IN-718) opnår krybebrudstyrker ved 760°C, der overstiger de stærkeste stållegeringer ved 500°C .

Almindelige nikkelbaserede legeringssmedningskvaliteter

Udfordringer til smedning af nikkelsuperlegeringer

Nikkel-superlegeringer præsenterer de mest krævende smedningsbetingelser af ethvert strukturelt materiale. Deres høje varmestyrke - den samme egenskab, der gør dem værdifulde i brug - betyder, at de kræver meget høje smedningstryk og modstår deformation ved arbejdstemperaturer. De vigtigste procesudfordringer omfatter:

• Smalle smedetemperaturvinduer: Mange nikkel-superlegeringer skal smedes inden for et temperaturområde på kun 50-100°C — over gamma-prime solvus (for at tillade deformation), men under den begyndende smeltetemperatur. Temperaturudsving uden for dette vindue forårsager enten nedkølende revner eller begyndende korngrænsesmeltning.
• Isotermisk og næsten isotermisk smedning: Avanceret turbineskivesmedning i legeringer med høj γ'-fraktion kræver isotermisk smedning i opvarmede matricer (matricetemperatur inden for 15–30°C af arbejdsemnets temperatur ) for at forhindre overfladeafkøling og opretholde ensartet deformation. Dette kræver specialiseret udstyr - typisk store hydrauliske eller mekaniske presser med opvarmet værktøj - der bidrager væsentligt til kapital- og driftsomkostningerne ved produktionen.
• Kornstrukturkontrol: Krybnings-, trætheds- og brudydelsen af turbineskivesmedninger er ekstremt følsomme over for ensartet kornstørrelse. Kornstørrelsen skal kontrolleres nøje gennem præcis belastning, belastningshastighed og temperaturstyring under smedning. Varmebehandling efter smedning er specificeret for at opnå målkornstørrelse (typisk ASTM 8-12 til skiveanvendelser) og påkrævet γ'-udfældningsmorfologi.
• Værktøjsslid og omkostninger: Den høje strømningsspænding af nikkelsuperlegeringer forårsager hurtigt matriceslid. Matricematerialer til nikkellegeringssmedning er i sig selv højlegerede værktøjsstål eller nikkelbaserede varmebearbejdningslegeringer med begrænset levetid – hvilket bidrager til 5–15× højere pris af nikkellegeringssmedninger i forhold til ækvivalente smedninger af kulstofstål.

Sammenligning af alle fire smedningsmaterialekategorier

Valg af det rigtige smedningsmateriale til din anvendelse

Materialevalg til smedegods følger en sekventiel evaluering af servicekrav, hvor omkostningsoptimering kun anvendes, efter at funktionelle ydeevnetærskler er bekræftet. Følgende rammer dækker de primære beslutningskriterier i prioriteret rækkefølge:

1. Definer driftstemperatur: Hvis vedvarende belastning over 650°C er påkrævet, er kun nikkelbaserede legeringer og et begrænset antal austenitiske rustfrie kvaliteter (f.eks. 310S) levedygtige. Mellem 400°C og 650°C er chrom-molybdænlegeret stål (F22, F91) eller austenitisk rustfrit stål passende. Under 400°C dækker kulstof- eller legeret stål hele styrkeområdet.
2. Vurder korrosionsmiljøet: Til kontakt med havvand, mineralsyrer, organiske syrer eller chloridholdige medier kræves rustfrit stål (duplex eller austenitisk) eller nikkellegeringer. Til oxiderende gasser ved forhøjede temperaturer giver nikkellegeringer eller højchromstål (9Cr, 12Cr) tilstrækkelig oxidationsmodstand. Kulstof og legeret stål kræver beskyttende belægninger i alle korrosive miljøer.
3. Bestem krav til styrke og sektionsstørrelse: Hvor trækstyrker over 800 MPa er påkrævet i sektioner større end 50 mm, erstatter legeret stål (4140, 4340) kulstofstål. For styrkekrav over 1.000 MPa kombineret med korrosionsbestandighed er nedbørshærdende rustfri (17-4PH) eller nikkellegeringer nødvendige.
4. Overvej lovmæssige og kodekskrav: Trykbeholdere og rørapplikationer underlagt ASME Sektion VIII, ASME B31.3 eller EN 13480 specificerer eksplicit tilladte materialekvaliteter. Luftfarts- og forsvarssmedninger er underlagt AMS-, ASTM- og OEM-materialespecifikationer, der indsnævrer materialevalg til prækvalificerede kvaliteter.
5. Optimer for omkostninger inden for det kvalificerede interval: Når servicemiljøet eliminerer uegnede materialekategorier, skal du vælge den laveste prisklasse inden for det kvalificerede sæt, der opfylder alle mekaniske, dimensionelle og inspektionskrav. I mange tilfælde opvejer et højere legeret materiale, der kræver mindre bearbejdning eller færre svejsereparationer mere end dets højere råmaterialeomkostninger.
