Stålsmedning Forklaret: Typer, kulstofstålssmedninger og materialevalg

Hvad er stålsmedning

Stålsmedning er en fremstillingsproces, hvor et stålemne formes ved at påføre trykkraft - gennem hamring, presning eller valsning - mens materialet enten opvarmes til en plastisk tilstand eller bearbejdes ved stuetemperatur. Resultatet er en komponent med en defineret geometri og, kritisk, en raffineret indre kornstruktur, der leverer mekaniske egenskaber væsentligt bedre end dem, der kan opnås ved støbning eller bearbejdning fra stanglagre . Smedning er ikke blot en formningsoperation; det er en metallurgisk proces, der fundamentalt forbedrer det materiale, det arbejder med.

Når stål støbes, producerer størkningsprocessen en grov, nogle gange dendritisk kornstruktur med potentielle hulrum, porøsitet og adskillelseszoner. Smedning komprimerer og justerer denne struktur, lukker interne defekter, forfiner kornstørrelsen og orienterer kornstrømmen til at følge konturerne af den færdige del. En smedet plejlstang har for eksempel kornstrøm, der krummer gennem stangens radius og bjælke - den samme vej, som træk- og bøjningsbelastninger vil bevæge sig under brug. Denne justering er grunden til, at smedede dele modstår udmattelsesfejl så effektivt i dynamiske belastningsapplikationer.

Smedeprocessen bruges på tværs af stort set alle krævende industrier: komponenter til motorkøretøjer, strukturelle dele til rumfart, olie- og gasventilhuse, entreprenørudstyr, håndværktøj og militært isenkram fremstilles alle rutinemæssigt som smedegods. Enhver applikation, hvor fejl ikke er en mulighed, og mekanisk pålidelighed skal garanteres over en defineret levetid er en kandidat til smedet stål.

Smedning af ståltyper: processer og hvordan de adskiller sig

Stålsmedning er ikke en enkelt proces - den omfatter flere forskellige metoder, som hver er egnet til forskellige delegeometrier, produktionsvolumener, tolerancekrav og materialetyper. At vælge den rigtige smedemetode er lige så vigtig som at vælge den rigtige stålkvalitet.

Åben-Die Smedning

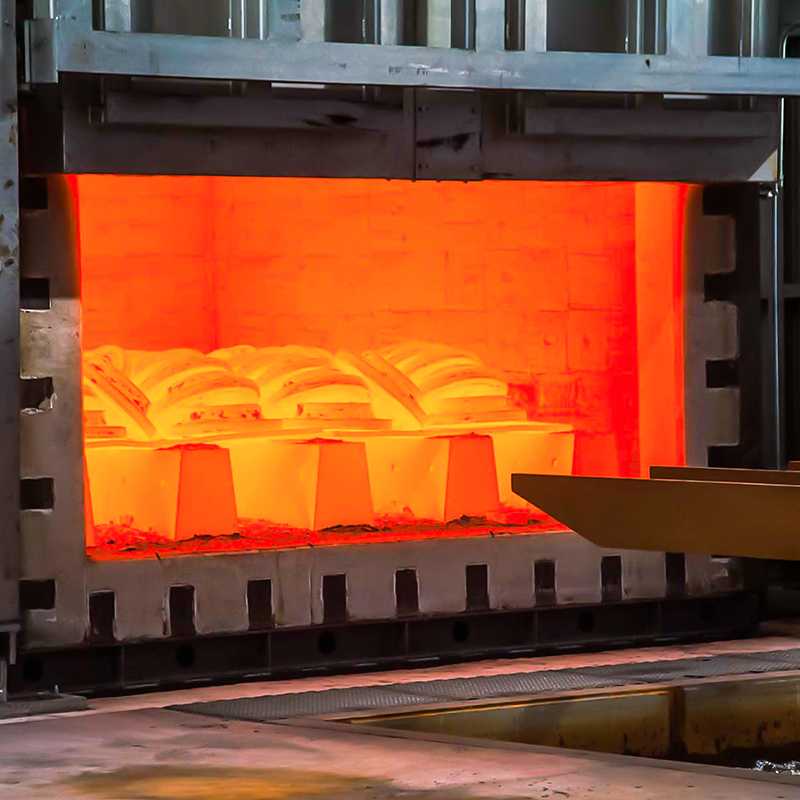

Ved smedning med åben matrice deformeres emnet mellem flade eller enkelt formede matricer, der ikke helt omslutter materialet. Operatøren flytter og roterer barren mellem slag for at forme den trinvist. Åben smedning bruges til store dele - aksler, ringe, cylindre, blokke - hvor lukket matriceværktøj ville være uoverkommeligt dyrt, eller hvor delen er for stor til et matricesæt. Det foretrækkes også til specialfremstilling eller lavvolumenproduktion hvor værktøjsinvesteringer ikke kan afskrives over en stor serie. Dimensionelle tolerancer er bredere end arbejde med lukket matrice, og sekundær bearbejdning er typisk påkrævet for at nå endelige dimensioner.

Lukket-Die (Impression-Die) Smedning

Smedning med lukket matrice bruger matchede øvre og nedre matricer, der er bearbejdet til den færdige dels næsten-netform. Den opvarmede barre anbringes i matricehulrummet og slås, hvilket får materialet til at flyde og fylde aftrykket. Flash - overskydende materiale, der presses ud ved matriceskillelinjen - trimmes senere. Denne proces producerer dele med snævrere dimensionelle tolerancer, bedre overfladefinish og mere ensartede mekaniske egenskaber end arbejde med åben matrice. Det er den dominerende smedningsmetode til højvolumen automotive og industrielle komponenter såsom krumtapaksler, plejlstænger, tandhjul, flanger og håndværktøj.

Rullesmedning og Ringvalsning

Rullesmedning passerer en opvarmet barre mellem konturerede ruller for at reducere tværsnit og forlænge stykket - bruges til koniske aksler, bladfjedre og akselemner. Ringvalsning er en specialiseret variant, hvor en donutformet præform rulles mellem en indre dorn og en ydre drevet rulle, hvilket reducerer vægtykkelsen og udvider diameteren for at producere sømløse ringe. Valsede ringe bruges i vid udstrækning i lejer, flanger, trykbeholderkomponenter og rumfartsrammer. Ringvalsning producerer uafbrudt periferisk kornstrøm — en kritisk fordel ved roterende eller trykholdige applikationer.

Kold smedning

Kold smedning - udført ved eller nær stuetemperatur - producerer dele med fremragende overfladefinish, snævre dimensionelle tolerancer og arbejdshærdede overflader uden et opvarmningstrin. Det er meget udbredt til fastgørelsesanordninger, bolte, topstykker og små præcisionskomponenter. Afvejningen er højere formningskræfter, reduceret duktilitet under forarbejdning og begrænsninger på delkompleksiteten sammenlignet med varmsmedning. De fleste koldsmedede dele bruger lav- til mellemkulstofstål med god koldbearbejdelighed.

Kulstofstål smedegods: kvaliteter, egenskaber og varmebehandling

Kulstofstål er det mest udbredte råmateriale i stålsmedning, værdsat for dets kombination af tilgængelighed, forarbejdelighed og den brede vifte af mekaniske egenskaber, der kan opnås gennem varmebehandling. Smedning af kulstofstål er specificeret på tværs af byggeri, landbrug, minedrift, olie og gas, elproduktion og generelle industrimaskiner - hvor som helst hvor styrke, sejhed og omkostningseffektivitet er de primære designdrivere.

Kulstofindhold er den mest indflydelsesrige variabel i valg af smedningsstål:

• Kulstoffattigt stål (≤0,25 % C) – f.eks. AISI 1018, 1020: Meget duktil, fremragende smedbarhed og let svejst. Anvendes til smedegods, der kræver deformation uden at revne - kroge, kæder, landbrugstænder og strukturelle beslag. Ikke typisk varmebehandlet til høj hårdhed; dens styrke kommer primært fra arbejdshærdning og snittykkelse.
• Mellemkulstofstål (0,25 %–0,60 % C) – f.eks. AISI 1040, 1045, 1050: Arbejdshesteserien til industrielt smedegods. Reagerer godt på quench-and-temper-varmebehandling og opnår trækstyrker i området 700–1.000 MPa afhængigt af sektionsstørrelse og anløbstemperatur. AISI 1045 er en af ​​de mest universelt specificerede kvaliteter til aksler, gear, aksler og plejlstænger, hvor en balance mellem styrke, sejhed og bearbejdelighed er nødvendig.
• Højkulstofstål (0,60 %–1,00 % C) – f.eks. AISI 1060, 1080, 1095: Højere hårdhed og slidstyrke efter varmebehandling, men reduceret sejhed og svejsbarhed. Anvendes til fjederstålsmede, skærende værktøjer, skinnekomponenter og landbrugssliddele. Mere følsom over for smedning af temperaturvinduer og kræver omhyggelig kølekontrol for at undgå revner.

Varmebehandling efter smedning ændrer dramatisk de endelige mekaniske egenskaber af kulstofstålkomponenter. Normalisering — luftkøling fra over den øvre kritiske temperatur — forfiner kornstørrelsen og lindrer smedningsspændinger, hvilket producerer en ensartet mikrostruktur med forudsigelige baseline-egenskaber. Slukning og temperering (Q&T) involverer hurtig afkøling fra austenitiseringstemperatur til dannelse af martensit, efterfulgt af genopvarmning til en kontrolleret tempereringstemperatur for at genoprette duktiliteten. Q&T smedning af kulstofstål kan opnå flydespændinger, der overstiger 800 MPa med tilstrækkelig slagstyrke til de fleste strukturelle applikationer. Udglødning bruges, når maksimal bearbejdelighed eller koldformbarhed er påkrævet før videre bearbejdning.

En praktisk begrænsning af almindeligt kulstofstål smedning er hærdbarhed - evnen til at opnå ensartet hårdhed gennem tværsnittet af en stor del. Kulstofstål har lavere hærdeevne end legeret stål; i tykke sektioner afkøles kernen for langsomt under bratkøling til fuldt ud at omdannes til martensit, hvilket resulterer i en blødere kerne. For smedninger over ca. 75-100 mm i kritisk tværsnit, hvor gennemhærdning er påkrævet, legeringstilsætninger såsom chrom, molybdæn eller nikkel er introduceret - overgangen fra specifikationen fra almindeligt kulstof til legeret stålkvaliteter såsom 4140, 4340 eller 8620.

Smedet kulstofstål vs. støbt og bearbejdet: Når procesforskellen betyder noget

Valget mellem smedet kulstofstål, støbt stål og bearbejdet stangmateriale er grundlæggende en afvejning mellem mekanisk ydeevne, geometrisk kompleksitet, produktionsvolumen og enhedsomkostninger. Hver proces er optimal i en specifik kontekst - den tekniske fejl er at anvende den ene, hvor den anden er bedre egnet.

Smedet kulstofstål kontra støbt stål: Støbning tillader langt større geometrisk kompleksitet - indre passager, underskæringer og hule sektioner, som smedning ikke kan opnå uden sekundære operationer. Men støbt stål har iboende mikrostrukturelle begrænsninger: krympeporøsitet, gashulrum og grovere kornstrukturer, der reducerer træthedsstyrke og stødsejhed. For dele, der udsættes for cyklisk eller stødbelastning - krumtapaksler, hammerhoveder, løftekroge, trykventillegemer - retfærdiggør smedningens overlegne kornstruktur de højere værktøjs- og forarbejdningsomkostninger. Publicerede data viser konsekvent, at smedede kulstofstålkomponenter opnår træthedslevetid 20–30 % højere end tilsvarende støbte dele under identiske belastningsforhold, med væsentligt bedre Charpy-slagværdier, især ved minusgrader.

Smedet kulstofstål kontra bearbejdet stang: En bearbejdet del skåret fra valset stangmateriale har en kornstruktur orienteret langs stangens rulleretning. Når den bearbejdes til en kompleks form, afbrydes kornstrømmen - den løber lige gennem delen uanset geometrien. En smedet del har derimod kornflow, der følger delens kontur. For en flangeaksel bearbejdet af stang, løber kornet aksialt gennem flangeradius - en svag orientering for de bøjnings- og forskydningsbelastninger, som flangen faktisk oplever. Den ækvivalente smedning ville have kornstrøm, der krummer gennem flangen, og flugter med spændingsbanerne. I højcyklus- eller sikkerhedskritiske applikationer er denne skelnen ikke akademisk: den er forskellen mellem en del, der opfylder sin designlevetid, og en, der ikke gør.

For indkøbsteams og designingeniører er den praktiske vejledning ligetil: angiv smedet kulstofstål, når delen bærer dynamiske, stød- eller træthedsbelastninger; fungerer i miljøer med lav temperatur, hvor overgangen fra duktil-til-skørhed er et problem; eller er en sikkerhedskritisk komponent, hvor feltfejl har alvorlige konsekvenser. Brug støbte eller bearbejdede alternativer, når geometrien kræver det, belastningen er overvejende statisk, eller volumen- og omkostningsbegrænsninger gør værktøjsinvestering upraktisk.
